Praktische uitvoering

Vormafwijkingen eindprofiel

Vormafwijkingen kunnen grote problemen geven met de verwerking en aansluiting op andere producten:

Camber:

• zijdelingse kromming in het horizontale vlak;
• aangegeven in mm bij een bepaalde lengte;
• ontstaat doordat de restspanningen in het materiaal niet met elkaar in evenwicht zijn en hierdoor een buigend moment veroorzaken.

Up-Bow / Down-bow:

• kromming in het verticale vlak naar boven of naar beneden;
• aangegeven in mm per bepaalde lengte;
• ontstaat als de profielen geen verticale symmetrie hebben, waardoor asymmetrische restspanningen en een buigend moment ontstaan.

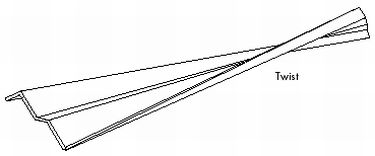

Twist:

• tordering van het profiel, opgegeven in graden per bepaalde lengte.

End Flare:

• vervorming aan de uiteinden als profiel wordt afgekort;
• veroorzaakt doordat inwendige spanningen na het afkorten een nieuw evenwicht zoeken;
• kan zowel naar binnen als naar buiten plaatsvinden;

1. Vervorming naar binnen = 'spring in'
2. Vervorming naar buiten = 'spring out'

• voorkómen van end flare is moeilijk.

Crown:

• dwarse bolling van het profiel;
• vaak met opzet aangebracht, bijvoorbeeld bij lamellen van een jaloezie.

Oil Canning:

• golving in het middenvlak, soms zichtbaar bij brede panelen;
• treedt op bij stuikspanningen in het materiaal, waardoor er knikverschijnselen in de plaat komen (alleen bij grotere vlakken);
• bij wand- en plafondpanelen ongewenst: de golvingen vallen op bij strijklicht.

Correcties

Camber, Crown en Twist worden vaak gecorrigeerd in een universeel richtapparaat, het zogenaamde 'Turks hoofd':

• dit apparaat wordt vaak na de laatste stand geplaatst
• er worden rollen op geplaatst die het profiel zo goed mogelijk moeten omsluiten
• is in horizontale en verticale richting te verplaatsen en kan ook verdraaid worden waardoor productafwijkingen gecorrigeerd worden.

Bij dunne profielen wordt het profiel vaak ook tussentijds gecorrigeerd:

• tussen twee stands in
• door een stand bewust iets uit de lijn te plaatsen.

Instellen drukkracht

De drukkracht is afhankelijk van:

• materiaalsoort
• plaatdikte
• buiggereedschap
• buighoek

Afhankelijk van de buiging moet per stand een buigkracht op de plaat

uitgeoefend worden om het profiel de gewenste vorm te geven.

Dus: boven- en onderrol goed afstellen voor de juiste omvorming.

Het afstellen van deze afstand gebeurt met voelermaten.

Aandachtspunten bij buigen voorgelakte plaat

• Zorg dat het omvormgereedschap zuiver en schoon is: kleine afwijkingen geven al een beschadiging.

• Behandel de platen of profielen op het einde van de lijn voorzichtig.
