Lasersnijden

Wat is lasersnijden?

Lasersnijden is het snijden van materialen met behulp van een laserstraal.We kunnen met laserlicht zeer nauwkeurig en met hoge snelheid materialen snijden.

Gereedschap.

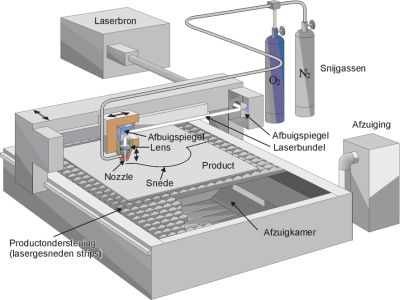

Lasersnijden gebeurt met de lasersnijmachine. De lasersnijmachine bestaat uit een laserbron, de snijkop of het focusseringsoptiek en de snijtafel.

De lasersnijmachine, bron Trumpf

Technieken laser

De laser heeft naast het snijden nog veel mogelijkheden voor andere bewerkingen.
Dit zijn bijvoorbeeld:

  • laserlassen
  • laserboren
  • oppervlaktebewerkingen zoals: harden, cladden(het opbrengen van slijtvaste lagen), graveren

Proces lasersnijden

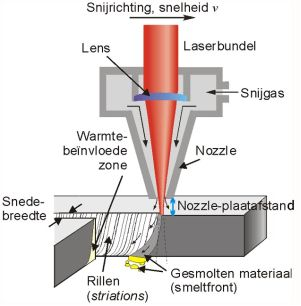

De laserstraal wordt opgewekt in de laserbron. Hierna wordt de laserstraal getransporteerd naar de snijkop. In de snijkop wordt de laserstraal door een lens gebundeld. Dit is nodig om de laserstraal krachtig genoeg te maken om een materiaal te kunnen smelten.

Om de laserstraal heen wordt door het gasmondstuk, de nozzle, een snijgas toegevoerd. Dat ervoor zorgt dat het gesmolten materiaal wordt weggeblazen of verbrand.

De snijkop wordt over het materiaal bewogen en maakt een snede. De zijkant van de snede vertoont kleine rillen, de nalooplijnen.

Er zijn drie verschillende soorten lasersnijtechnieken:

  • lasersublimatiesnijden
  • lasersmeltsnijden
  • laserbrandsnijden

Voor welke techniek we kiezen, hangt af van:

  • soort materiaal
  • dikte van het materiaal
  • eisen aan de snijkant
  • het beschikbare laservermogen

Sublimatiesnijden geimpregneerd karton 0.3mm (deel van isolator) Lasersublimatiesnijden

Bij het lasersublimatiesnijden gaat het materiaal tijdens het smelten direct over in een damp. Deze damp wordt daarna weggeblazen door een snijgas, meestal een stikstofgas.

Er ontstaat een smalle en zeer gladde snede. Vergeleken met andere lasersnijtechnieken is er veel energie nodig. Bovendien is de snijsnelheid vrij laag.

Voorbeelden van materialen die we met de sublimatietechniek kunnen lasersnijden zijn:
papier, hout, keramiek en kunststoffen.

Lasersmeltsnijden

Bij het lasersmeltsnijden wordt het materiaal door de laserstraal tot smelten gebracht. Het vloeibare materiaal wordt daarna met een snijgas, meestal stikstof, onder hoge druk weggeblazen. De snelheid waarmee gesneden wordt - de snijsnelheid - is afhankelijk van:

  • het materiaal
  • de materiaaldikte
  • het beschikbare laservermogen
Vergeleken met lasersublimatiesnijden is lasersmeltsnijden sneller, maar is de ruwheid van de snedekant iets groter.

Voorbeelden van materialen die we met de smelttechniek kunnen lasersnijden zijn: rvs en aluminium.

Lasersmeltsnijden 3D puzzel, bron Trumpf

Laserbrandsnijden

Laserbrandsnijden lijkt heel erg op het autogeen snijden. Het materiaal wordt door de laserstraal niet direct gesmolten maar op ontstekingstemperatuur gebracht. Bij deze temperatuur wordt het materiaal ontstoken door het snijgas en verbrandt. Het snijgas is bij dit proces zuurstofgas. Het zuurstofgas zorgt er ook voor, dat het verbrande materiaal wordt weggeblazen.

Met laserbrandsnijden kunnen we snijsnelheden bereiken die een factor 2 à 3 hoger liggen dan bij het lasersmeltsnijden.

Een voorbeeld van een materiaal dat we met de brandsnijdtechniek snijden, is staal. Daarbij kunnen we grote diktes bewerken van 0.1 tot ca. 25 mm. In het laboratorium zijn diktes tot 40 mm bereikt.
